在工业管道系统中，篮式过滤器是保护泵、阀门、仪表等设备的重要“守门员”。但在实际采购中，很多客户都会遇到这个问题：篮式过滤器尺寸到底该怎么选？
选小了，压降大、流量不够；选大了，安装空间不足、成本浪费；选错了法兰标准，甚至根本装不上。
作为一家专注于工业过滤定制超过10年的厂家，河北优必欧过滤器材有限公司结合大量实际案例，帮您把“尺寸选择”这件事讲清楚、讲明白。
核心原则：篮式过滤器的进出口通径，原则上不应小于相连接的管道或泵的进口通径，一般与管道通径相同。
举个例子：如果您的管道是DN80，那么篮式过滤器建议也选DN80。如果为了省钱选了DN50，这个过滤器就会成为整个管道的“瓶颈”，导致流速急剧增加、压降飙升，严重时甚至影响泵的正常运行。
特殊情况：
l 如果介质中杂质较多、或者介质粘度较高，可以考虑放大一档通径（例如管道DN50，过滤器选DN80），这样可以增大滤篮的容污空间，减少清洗频率。
l 常见通径范围：DN15 – DN1000，其中DN15–DN400最为常用。
压力等级选错了，后果很严重——选低了有爆裂风险，选高了成本增加且法兰变厚、安装困难。
正确的做法是：查看系统最高工作压力，然后向上取一个等级。
常用压力等级：
l PN1.0MPa（10公斤）
l PN1.6MPa（16公斤）
l PN2.5MPa（25公斤）
l PN4.0MPa – PN10.0MPa（高压工况）
优必欧建议： 普通水、油介质选PN1.6或PN2.5即可；蒸汽、高压管道或腐蚀性介质，请提供具体压力值，我们为您专业核算。

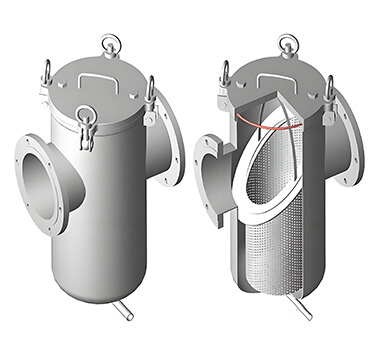

篮式过滤器之所以比Y型过滤器更受欢迎，核心原因就是过滤面积大。
技术标准： 合格的篮式过滤器，滤篮的有效开口面积应为进口管道截面积的2–3倍。
为什么一定要这么大？
l 过滤面积足够大，压降就小（通常控制在0.05–0.15MPa）
l 设备运行更节能
l 滤篮不易快速堵塞，减少停机清洗次数
实际对照： 同样是DN80的过滤器，不同厂家设计的滤篮直径和长度可能不同。筒体直径越大，通常能放入更大的滤篮，过滤面积也就越大。

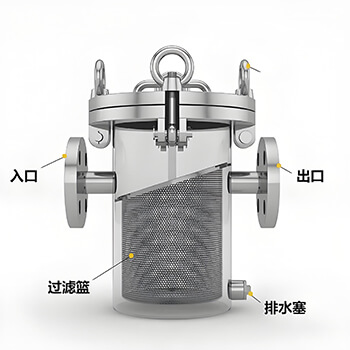

很多客户只关注通径和压力，却忽略了外形尺寸，结果货到了才发现——长度对不上管道法兰间距，或者高度太大导致下方打不开法兰盖、取不出滤篮。
您订购篮式过滤器必须确认以下三个尺寸：
尺寸代号 | 含义 | 为什么重要 |
结构长度 L | 两个法兰端面之间的距离 | 决定能否对上现有管道 |
总高度 H | 筒体底部到顶部的距离 | 决定下方是否有空间拆装滤篮 |
排污口位置 | 通常在底部 | 需要预留扳手操作空间 |
常见尺寸参考（直通篮式过滤器）：
公称通径 DN | 结构长度 L（约） | 总高度 H（约） | 筒体直径 Φ（约） |
DN50 | 260–280 mm | 300–320 mm | Φ108 mm |
DN100 | 350–400 mm | 500–550 mm | Φ219 mm |
DN200 | 560–600 mm | 780–850 mm | Φ325 mm |
DN300 | 700–800 mm | 1000–1200 mm | Φ426 mm |
以上为常见参考值，不同厂家、不同结构（直通式/高低式）会有所差异，最终以优必欧提供的图纸为准。
过滤精度决定了能拦截多小的杂质，需要根据您的工艺要求来确定。
l 常用精度范围： 1μm – 8000μm（微米）
l 对应目数： 5目 – 1500目
l 泵保护常见选型： 20–60目
l 滤网材质： 不锈钢304、316、316L，耐腐蚀且可重复清洗使用
注意： 精度不是越高越好。精度过高容易快速堵塞，精度过低则起不到保护作用。如果您不确定，优必欧可以根据您的介质特性给出专业建议。
壳体材质选择：
l 普通介质（水、油等）：碳钢
l 腐蚀性介质（酸、碱、盐水等）：不锈钢304/316L
l 高温或特殊工况：合金钢
连接方式：
l 法兰连接（最常用，标准可选用HG/T20592、ANSI、GB等）
l 螺纹连接（小口径）
l 对焊连接（高压工况）
优必欧提醒： 法兰标准一定要确认清楚，不同标准（国标/美标/日标）的法兰孔距不同，错了就装不上。
选型步骤 | 核心要点 | 您需要提供的信息 |
1. 通径 DN | 与管道/泵进口一致 | 管道通径或外径 |
2. 压力 PN | ≥ 系统最高压力 | 最高工作压力、温度 |
3. 过滤面积 | 有效面积 ≥ 2倍管截面积 | 流量、介质粘度 |
4. 外形尺寸 | 确认 L、H、排污口位置 | 安装空间限制 |
5. 过滤精度 | 按杂质粒径选择目数 | 需要拦截的最小颗粒 |
6. 壳体材质 | 碳钢 / 不锈钢 / 合金钢 | 介质名称（如盐水、硫酸） |
7. 连接方式 | 法兰 / 螺纹 / 对焊 | 法兰标准及压力等级 |
标准产品之外，我们更擅长非标定制。
如果您遇到以下情况，优必欧是您更好的选择：
l 安装空间狭窄，标准尺寸放不下
l 介质特殊，需要特殊材质或密封件
l 过滤精度有特殊要求
l 需要放大过滤面积以减少清洗频率
l 需要高低式、斜接管等特殊结构
我们提供：
l 专业选型支持：提供工况参数，我们出具尺寸规格书
l 非标定制：筒体长度、滤篮尺寸、连接方式均可按需设计
l 快速交付：标准规格现货，定制规格快速响应
如果您正在为篮式过滤器的尺寸选型发愁，或者需要一个非标定制的解决方案，欢迎直接联系我们。
河北优必欧过滤器材有限公司
电话：155 1298 0389（联系人：贺经理）、139 3283 4557（联系人：马经理）、400-180-1236
官网：https://www.yubowaterfilter.com我们的过滤器专家团队提供全天候技术支持，专业从事工业过滤已超过10年。您只需告诉我们您的管道通径、介质、压力，我们的技术工程师团队24小时内为您出具篮式过滤器选型方案。
篮式过滤器尺寸选对了，设备运行才安心——优必欧，为您的工业流程保驾护航。
