大家知道，石油化工装置在新建、检修、改造或开车阶段，管道内部可能残留焊渣、铁屑、氧化皮、密封材料碎屑、环境污染物等杂质。为了避免这些杂质进入泵、阀门、换热器等关键设备，工程现场通常会在管道中设置临时过滤器。锥形滤网作为临时过滤器的重要过滤元件，尤其适合需要根据管道尺寸、过滤精度和现场安装条件进行非标定制的项目。
那么，石油化工管道中的临时过滤器究竟应该选择什么样的锥形滤网？关键并不只是看“多少目”，还要结合过滤介质、杂质粒径、工作压力、温度、流量以及安装尺寸综合判断。
新建或检修后的管道，并不意味着内部已经完全没有异物。
管道在制造、焊接、安装过程中，内部可能残留焊渣、铁屑、氧化皮、密封材料残留物等颗粒物。即使经过吹扫，也很难保证所有杂质都不会进入后续设备。
临时过滤器可以在系统运行初期，对这些异物进行有效拦截。
管道拆卸、焊接和重新安装后，现场可能产生新的颗粒杂质。装置重新开车时，应根据工艺要求设置临时过滤措施，可以有效减少异物进入下游设备的可能。
一些泵、阀门和换热设备对颗粒杂质较为敏感。较大的固体颗粒一旦进入，可能造成叶轮磨损、阀门卡阻，或者堵塞换热通道。
临时过滤器的作用，就是在设备前端增加一道杂质拦截措施，避免杂质进入泵、阀门和换热设备，对泵、阀门和换热设备起到保护作用。
临时过滤器可根据项目实际需要用于以下场景：
l 新建管道首次投运；
l 管道吹扫、清洗后的杂质拦截。
l 装置检修后重新开车；
l 管道改造后的试运行；
l 设备更换后的初期运行；
l 工艺系统调试；
具体安装位置、使用时间以及拆除条件，应结合现场工艺和设计要求确定。

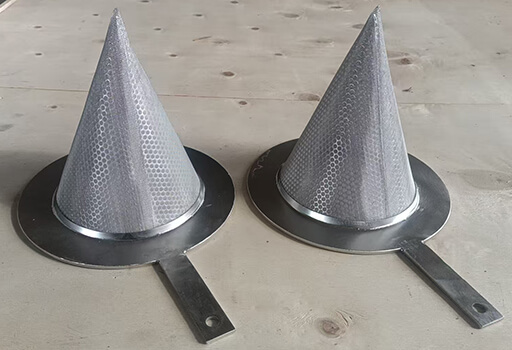

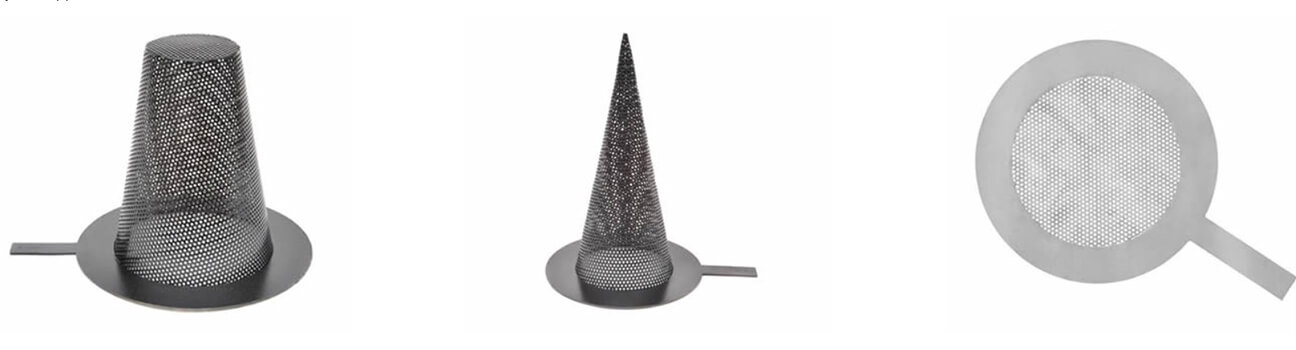

锥形滤网也叫锥形过滤网、圆锥形滤网，通常呈圆锥结构。根据使用要求，由穿孔金属或编织网构成，也可以根据受力情况增加支撑结构。
它适用于部分临时过滤工况，主要有以下4个原因。
锥形过滤面能够提供较大的有效过滤面积。介质通过滤网时，固体杂质被截留在过滤面上，从而实现杂质拦截。
石油化工管道中的临时杂质，常见有焊渣、铁屑、氧化皮等。根据颗粒尺寸选择合适网孔，可以针对性地拦截杂质。

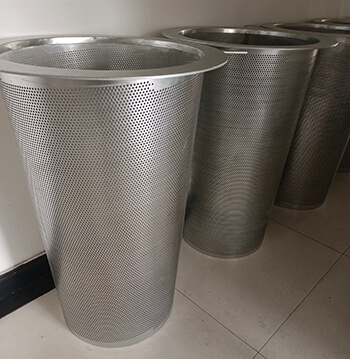

石化项目中的管道规格、安装空间和过滤器结构并不完全相同，标准规格不一定能够通用。
因此，锥形滤网通常需要根据实际工况定制以下参数：
l 大端直径；
l 小端直径；
l 锥体长度；
l 网孔尺寸；
l 滤网材质；
l 支撑结构；
l 连接方式。
对于非标管道，以上定制方式尤为重要。
如果实际工况流量较大、压力较高，或者滤网上容易积聚较多杂质，可以根据实际受力情况设计相应支撑结构，用以提高滤网运行过程中的稳定性。
锥形滤网选型不能简单理解成“目数越高越好”。真正需要关注的是过滤精度与流量、压降、杂质负荷之间的匹配。
锥形滤网常见材质包括304、316、316L等不锈钢。
具体选择需要结合过滤介质成分、浓度、温度、腐蚀性以及项目要求。对于有腐蚀性的介质，更不能只根据价格选择材质。
因此，采购时应当向厂家说明具体过滤介质，而不是只提出“不锈钢滤网”这一项要求。
过滤精度是锥形滤网的重要参数。
如果主要拦截焊渣、铁屑等较大颗粒，可以根据实际颗粒尺寸选择相应网孔；如果需要拦截更细小的颗粒，则需要选用更高的过滤精度。
但过滤精度越高，并不意味着一定更合适。
网孔过小可能增加介质通过时的阻力，也可能使滤网更快积聚杂质。因此，实际选型需要综合考虑过滤精度、流量、压降和杂质含量。
锥形滤网需要与临时过滤器及管道结构相匹配。
厂家设计锥形滤网时，通常需要确认以下参数：
l 管道公称直径；
l 大端直径；
l 小端直径；
l 锥体长度；
l 安装长度；
l 法兰或其他连接尺寸；
l 现场实际安装空间。
对于非标锥形滤网，只提供一个DN管径通常是不够的。如能提供设备图纸或现场尺寸，厂家会更容易准确确定结构。
需要注意：石油化工项目的工作压力和温度差异较大。
如果工作压力较高，滤网运行时承受的机械负荷也会随之增加，需要结合实际工况确定锥形滤网的网材、丝径、板厚及支撑结构。
因此采购产品时应尽可能提供设计压力、工作压力和工作温度等参数。
过滤网的开孔率会直接影响介质通过能力。
如果过滤面积不足、网孔过小，或者运行过程中杂质快速堆积，都可能造成压降升高。
综上所述，锥形滤网的选型需要综合考虑：
介质流量、杂质粒径、过滤精度、过滤面积、开孔率以及允许压降。
石油化工管道使用的锥形滤网通常采用非标定制结构。定制前建议您先确认以下参数：
技术参数 | 选型说明 |
产品名称 | 锥形滤网、锥形过滤网等 |
滤网材质 | 304、316、316L等，按介质工况选择 |
滤网类型 | 不锈钢编织网、冲孔网等 |
过滤精度 | 根据需要拦截的颗粒尺寸确定 |
网孔/目数 | 根据过滤要求、流量和压降综合确定 |
大端直径 | 根据过滤器及管道结构确定 |
小端直径 | 根据内部结构及安装要求确定 |
锥体长度 | 根据设备内部空间确定 |
工作温度 | 根据实际介质工况确定 |
工作压力 | 根据系统压力确定 |
连接方式 | 焊接、法兰或其他结构 |
支撑结构 | 根据受力、流量和使用工况设计 |
表面处理 | 按材质及项目要求确定 |
如果您的项目是特殊工况，还可能需要提供流量、介质黏度、颗粒性质、安装方向以及连续运行时间等信息。
原油、成品油及相关介质输送过程中，如果存在需要拦截的颗粒杂质，应根据介质特性选择相应锥形滤网材质和过滤精度。
此类工况重点关注过滤介质性质、流量、温度和允许压降。
不同化工原料的腐蚀性、黏度和颗粒含量不同。因此，滤网材质和过滤精度不能直接套用，需要根据具体介质确定。
泵入口是临时过滤器较常见的使用位置之一。通过锥形滤网拦截管道中的较大颗粒，可以在装置初期运行阶段对泵进行保护。
具体安装形式仍需根据泵入口管道结构和现场工艺要求确定。
如果介质中存在颗粒杂质，进入换热器后可能影响流道。在部分工况下，可以通过临时过滤器进行前端拦截。
新管线首次投运时，临时过滤器可以用于拦截施工阶段可能残留的颗粒杂质。
装置检修完成后重新启动，根据工艺要求设置临时过滤措施，可以对运行初期可能出现的杂质进行拦截。
不能简单通过目数高低判断过滤能力。采购锥形滤网时应明确实际网孔或过滤精度要求。
过度追求小网孔可能增加介质流动阻力。石化管道项目需要结合流量和允许压降综合判断。
管径只是锥形滤网的一个参数，大端、小端、长度、连接方式等同样影响最终结构。
滤网材质需要结合实际介质和工作条件选择。不能仅因为某种材料常用，就直接用于所有石化工况。
临时过滤器通常与具体设备、管道配套。如果滤网尺寸不匹配，可能出现安装困难或过滤面积不足等问题。
您提供的参数信息越完整，厂家设计出的产品就越适配于您的工况。如果您需要采购石油化工管道用锥形滤网，建议向厂家提供以下参数信息，：
如果已经有设备图纸，可以直接提供图纸。
如果暂时无法确定目数、网孔或者锥体尺寸，也可以先提供介质、管道、压力、温度、流量和过滤要求，再由锥形滤网厂家河北优必欧过滤器材有限公司的技术工程师结合具体工况进行选型沟通。
河北优必欧过滤器材有限公司专注于工业过滤产品定制生产，公司拥有资深的技术工程师，可根据客户实际使用工况提供锥形滤网过滤等产品的非标定制。
针对石油化工管道临时过滤应用，可根据管道尺寸、过滤介质、过滤精度、压力、温度、流量和安装条件，对滤网材质、网孔、结构尺寸及支撑方式进行定制。
滤网材质需要根据过滤介质、温度、腐蚀性及项目要求综合确定，不能仅按行业判断。
可以。锥体尺寸、网孔、材质及连接结构等，可以根据具体要求进行非标定制。
可以。建议提供介质、流量、杂质粒径、压力、温度等工况参数，便于综合判断。
清理周期与杂质含量、流量和过滤精度有关，应根据运行压差和实际工况确定。
石油化工管道中的临时过滤器，主要用于特定运行阶段的颗粒杂质拦截。锥形滤网怎么选，不能只看产品名称或者网孔大小，还需要综合考虑介质、材质、颗粒尺寸、过滤精度、流量、压降、压力、温度和安装尺寸。
对于非标管道、特殊介质以及临时过滤项目，按照实际工况定制锥形滤网，通常更容易与现场设备匹配。
如果您正在采购石油化工管道临时过滤器用锥形滤网，可以向河北优必欧过滤器材有限公司提供管道尺寸、过滤介质、压力、温度、流量、过滤精度或设备图纸等信息，以便我们的技术工程师进一步确定产品材质、结构和规格。
